现在，基本上是电池供电的产品，大部分都需要工作在低功耗模式下，这时候MCU通常不能实时的运行。一般说来，MCU在开启AD采样的时候，至少需耗费几个毫安的电流。为了使MCU又不实时AD采样，而又能进行电池低电压告警，通常采用电压比较器产生中断方法来解决该类问题。
如下图：当电池电压低于3.3V的时候，出现下降沿来触发IO中断，这时MCU马上醒过来，恢复正常运行模式，来读取AD电压。
也有人会说，用两个三极管做低电压检测及整形滤波处理，也能达到效果，理论上如此，但三极管有严重的温度漂移现象，而且每个三极管的PN结的导通电压也存在差异，在高精度的电源检测中一般不采用。
说到读取AD电压，当要监测的外部AD值超过MCU的VREF值的时候，我们通常需要做偏置电阻分压处理。但当偏置电阻超过一定范围的时候，读取的AD电压会不准，尤其是当AD值以随机频率的跳变的时候，就更不准了。其实原因很简单，就是因为MCU的内部AD口集成了一个ADC电阻和电容，电路存在一定频率响应问题。另外，MCU的AD接口规范里，也有对外部输入电阻的最大值有要求，比如，STM32L151C8就有描述，最大不能超过50K欧姆（具体可以参见硬件手册）。当上位偏置电阻与所接AD口的电阻值之和超过该最大输入电阻的时候，就会存在较大的AD采样误差。
MCU的AD接口的内部框架图如下图所示：

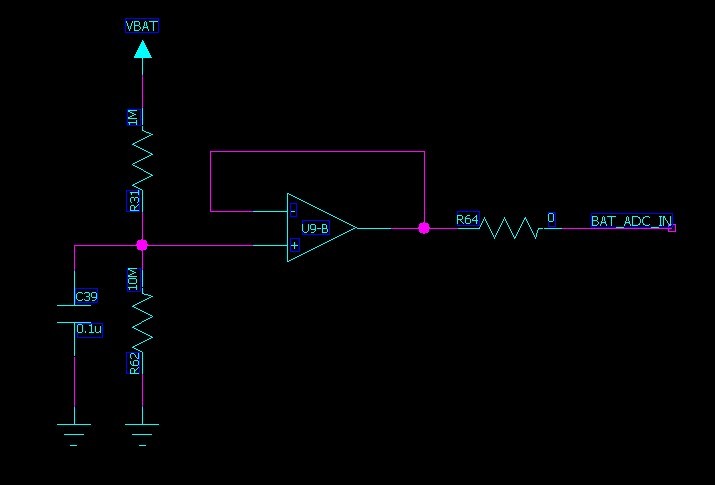

为了解决此类问题，通常情况，引入的偏置电阻要比这个最大输入电阻要少一个数量级。但一般电路上要求低功耗，我们的两个偏置电阻为几十千欧是远远不够的，因此，引入射极跟随器，应用它的特点，提升输入电阻，减小输出电阻来解决该类问题，如下图所示：
但此种电路有一个最大的瓶颈就是集成运放自身的功耗问题。从Mutisim中LM2904库仿真的情况来看，搞个比较器电路都需要几百个微安，还是达不到要求，须引入超低功耗的集成运放来降低电源功耗，在TI的网站上找了一个LPV812的运放。它号称静态功耗为425nA，我想价格也一定不便宜。到时候再具体实测吧。
附件是LPV812的硬件规格书。lpv812.pdf,请读者自行下载参阅。
